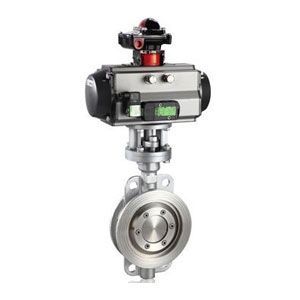

氣動法蘭蝶閥

氣動法蘭蝶閥

產品名稱:氣動法蘭蝶閥

產品型號:FBPX(D642)

連接方式:法蘭

結構形式:中線式

驅動方式:氣動

產品口徑:50~1200mm

公稱壓力:0.6MPa~1.6MPa

閥體材質:鑄鐵,鑄鋼、不銹鋼

閥門十大品牌全國服務電話
產品詳情



一、產品概述

  軟密封中線對夾式蝶閥,雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。

二、特點

1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。

3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。

4、蝶板采用框架結構,強度高,過流面積大,流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。

7、本閥結構獨特,操作靈活,省力,方便。

三、主要技術參數


公稱通經DN(mm)50~200050~1600
公稱藥理PN(MPa)0.61.01.6
密封試驗(MPa)0.661.11.76
強度試驗(MPa)0.91.52.4
適用溫度丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式蝸輪傳動、電動、氣動、液動

四、主要零部件材料

零件名稱材料
閥體WCB、QT450-10、HT200、HT250
蝶板WCB、QT450-10、HT200、HT250
閥軸2Cr13
密封圈丁腈耐油橡膠
填料柔性石墨

五、執行標準

制造標準GB/T 122387-89
法蘭標準GB9113-2000、GB17241.6-1998
結構長度標準GB12221-89
檢驗標準GB/T 13927-92

六、FBPX(D642X)-6/10/16氣動軟密封蝶閥主要外形連接尺寸   單位:mm

DN主要外形連接尺寸法蘭尺寸和螺栓孔尺寸
LHH1AB0.6MPa1.0MPa1.6MPa
DD1D2n-dDD1D2n-dDD1D2n-d
5010882.533818065140110884-14185125994-18165125994-18
6511292.5358180651601301084-141851451184-181851451184-18
80114100413245721901501244-182001601328-182001601328-18
100127110428240722101701444-182201801568-182201801568-18
12514012544424072240201748-182502101848-182502101848-18
150140142.5553350932652251998-182852402118-222852402118-22
200152170678350933202802548-183402952668-2234029526612-22
250165192.574255035037533530912-1839535031912-2240535531912-26
300178222.580360035044039536312-2244540037012-2246041037012-26
350190252.586660035049044541312-2250546042916-2252047042916-26
400216282.594060035054049546316-2256551548016-2658052548016-30
450222307.599575038059555051816-2261556553020-2664058554820-30
500229335105875038064560056820-2267062058220-2671565060920-33
600267390116375038075570566720-2678072568220-3084077072020-36
700292447.5128375038086081077224-2689584079424-3091084079424-36
800318507.5139875038097592087824-30101595090124-33102595090124-39
900330557.5149812503801075102097824-3011151050100128-3311251050100128-39
10004106151608150058011751120107828-3012301160111228-3612551170111228-42
1200470727.51876150058014051340129532-3314551380132832-3914851390132832-48
