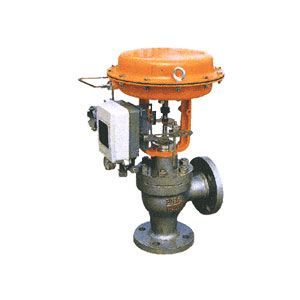

ZJHS氣動薄膜角形單座調節閥
產品名稱：ZJHS氣動薄膜角形單座調節閥
產品型號：ZJHS
連接方式：
結構形式：
驅動方式：
產品口徑：20~200(mm)
公稱壓力：1.6、4.0、6.4MPa
閥體材質：WCB A105 304 304L 316 316L
產品詳情
概述
ZJHS精小型氣動薄膜角形單痤調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。
本系列產品有標準型、調節切斷型、波紋管密封型、夾保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20-200，適用流體溫度有-200°C～+500°C范圍內多種檔次。泄漏量標準有Ⅳ或Ⅵ級，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ni、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜 蓋：A3
波 紋 膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
主要技術參數及性能
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| 閥座直徑dn(mm) | (10) | (12) | (15) | (20) | |||||||||||
| 額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | ||||||||||
| 膜片有效面積Ac(cm2) | 280 | 400 | 600 | 1000 | |||||||||||
| 公稱壓力PN（PMa) | 1.6、4.0、6.4 | ||||||||||||||
| 固有流量特性 | 直線、等百分比 | ||||||||||||||
| 固有可調比R | 50：1 | ||||||||||||||
| 信號范圍Pr(KPa) | 20～100、40～200、80～240段幅：20～60、60～100 | ||||||||||||||
| 氣源壓力Ps(MPa) | 0.14～0.4 | ||||||||||||||
| 允許泄漏量 | 硬密封：Ⅳ級、軟密封：Ⅵ級 | ||||||||||||||
| 工作溫度t(°C) | 常溫型 | -20～200、-40～250、-06～250 | |||||||||||||
| 散熱型 | -40～450、-60～450 | ||||||||||||||
| 高溫型 | 450～560 | ||||||||||||||
| 低溫型 | -60～100、-100～-200、-200～-250 | ||||||||||||||
