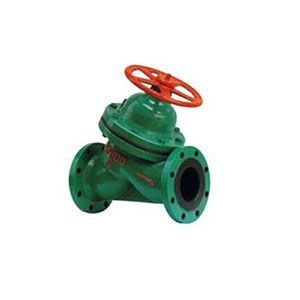

G45J-6直流式襯膠隔膜閥

直流式襯膠隔膜閥產品特點：設計與制造：GB122239結構長度：GB12221、JB1688法蘭連接尺寸：GB4216、JB78G45J直流式襯膠隔膜閥,直流式隔膜閥,襯膠隔膜閥

部件列表：1、閥體2、閥體襯里3、隔膜4、閥瓣5、閥桿6、閥蓋7、手輪

二、直流式襯膠隔膜閥用途：

直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。

適用溫度：≤85℃、≤100℃、≤120℃（按照襯里和隔膜材料）

壓力等級：PN0.6、1.0、1.6

三、直流式襯膠隔膜閥材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵、碳鋼

閥桿：碳鋼、不銹鋼手輪：鑄鐵

四、測試：

襯里層：電火花檢測

試驗與檢驗按GB/T13297標準

公稱壓力：PN（Mpa）

閥體：PN×1.5

密封：PN×1.1

六、直流式襯膠隔膜閥結構特點：

隔膜閥是一種特殊形式的截止閥；

1、彈性密封的開閉件，確保沒有內漏；

2、流線型的流道，使得壓力損失小；

3、沒有填料函，因此沒有外漏；

4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；

5、隔膜可更換，維護費用低；

6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

七、直流式襯膠隔膜閥主要尺寸及重量：
