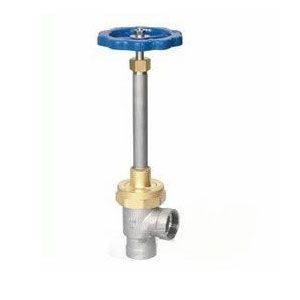

DJZ低溫角式長桿截止閥
產品名稱：DJZ低溫角式長桿截止閥
產品型號：DJZ
連接方式：法蘭
結構形式：角式
驅動方式：手動
產品口徑：DN25-DN40
公稱壓力：4.0MPA
閥體材質：低溫鋼
產品詳情
DJZ低溫角式長桿截止閥
公稱壓力：4.0MPa
適用溫度:-196°C—+80°C
適用介質:LO2、LN2、LAr
主要外型和連接尺寸
| 型號Type | 主要外型和連接尺寸(mm) Major overall&connection dimensions | 重量 Weight | ||||||||
| H開 | H關 | D | D0 | D1 | D2 | L1 | L2 | B | KG | |
| DJZ-40 | 410 | 391 | Φ125 | Φ40 | Φ45.5 | Φ53 | 66 | 61 | 15 | |
| DJZ-25 | 335 | 321 | Φ100 | Φ25 | Φ32.5 | Φ43.5 | 45 | 45 | 8 | |
主要零件名稱
| 主要零件名稱Mames of major parts | 閥體 Body | 閥瓣Disc | 閥蓋 Cover | 閥桿Stem | 手輪Handwheel | 主密封件 Main sealing |
| 材料Material | 0Cr18Ni9 | HPb59-1 | HPb59-1 | 0Cr18Ni9 | YX040 | PCTFE |
