J41H_Y鑄鋼直通式截止(節流)閥

產品名稱：J41H_Y鑄鋼直通式截止(節流)閥

產品型號：J41H_Y

連接方式：法蘭

結構形式：直通式

驅動方式：手動

產品口徑：50mm～400mm

公稱壓力：1.6MPa～4.0MPa

閥體材質：鑄鋼、不銹鋼

產品詳情

J41H/Y鑄鋼直通式截止（節流）閥

設計與制造標準：

●設計與制造：BS1873　BS5160　GB12233

●法蘭尺寸：ANSIB16.5　JB/T79　GB9113

●壓力溫度：ANSIB16.34

●結構長度：ANSIB16.10　BS1873　GB12221

●對焊連接尺寸：ANSIB16.25

●檢驗與實驗：BS6755　GB/T13927

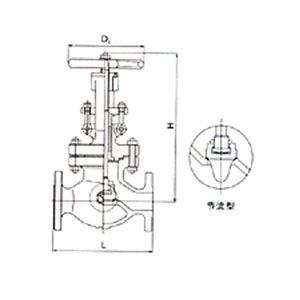

安裝尺寸及重量：

ANSI 150Lb
NPS	2	21/2	3	4	5	6	8	10	12	14	16	18
L	203	216	241	292	356	406	495	622	698	787	914	978
H	368	387	411	455	455	540	650	800	940	1200	1270	1300
D0	200	200	250	250	300	350	450	450	500	600	600	700
Wt	18	30	41	64	86	115	178	268	360	540	760	1050
GB 1.6MPa
DN	50	65	80	100	125	150	200	250	300	350	400
L	230	290	310	350	400	480	600	730	850	980	1100
H	410	445	480	525	545	615	780	950	1120	1250	1380
D0	200	250	250	300	350	350	400	450	500	600	600
Wt	24	30	41	56	90	98	170	350	502	560	750
ANSI 300Lb
NPS	2	21/2	3	4	5	6	8	10	12	14	16
L	267	292	318	356	400	444	559	622	711	762	864
H	400	440	465	565	615	715	930	1010	1230	1450	1645
D0	200	250	300	350	400	450	500	500	500	600	600
Wt	25	30	35	56	96	120	212	330	472	715	920
GB 2.5MPa
DN	50	65	80	100	125	150	200	250	300	350	400
L	230	290	310	350	400	480	600	730	850	980	1100
H	410	445	480	525	545	615	780	950	1120	1250	1380
D0	240	280	320	360	400	400	450	450	500	600	600
Wt	24	30	42	58	90	98	170	350	502	560	750
GB 4.0MPa
DN	50	65	80	100	125	150	200	250	300	350	400
L	230	290	310	350	400	480	600	730	850	980	1100
H	410	445	480	525	545	690	830	975	1120	1300	1425
D0	240	280	320	360	400	450	560	640	720	800	900
Wt	24	30	42	58	90	125	173	491	705	930	1234

設計與制造標準：
●設計與制造：BS1873　BS5160　GB12233
●法蘭尺寸：ANSIB16.5　JB/T79　GB9113
●壓力溫度：ANSIB16.34
●結構長度：ANSIB16.10　BS1873　GB12221
●對焊連接尺寸：ANSIB16.25
●檢驗與實驗：BS6755　GB/T13927
安裝尺寸及重量：

ANSI 600Lb
NPS	2	21/2	3	4	5	6	8	10	12	14	16
L	292	330	356	432	508	559	660	787	838	889	991
H	430	480	530	650	750	850	1050	1255	1470	1625	1815
D0	200	250	250	350	350	450	500	600	680	760	760
Wt	35	50	60	110	200	230	410	625	860	1300	1590
GB 6.4MPa							GB 10.0MPa
DN	50	65	80	100	125	150	50	65	80	100	125	150
L	300	340	380	430	500	550	300	340	380	430	500	550
H	430	485	530	660	690	715	430	485	530	660	760	850
D0	280	320	360	450	450	450	280	320	360	450	450	450
Wt	38	56	71	129	143	157	38	56	71	129	200	230
ANSI 900Lb
NPS	2			21/2			3			4
L	372			422			384			460
H	546			597			711			718
D0	320			360			440			500
Wt	65			81			114			214
GB 16.0MPa
DN	50			65			80			100
L	300			340			380			430
H	430			570			605			710
D0	320			320			360			450
Wt	45			75			105			165

J5/941H/Y鑄鋼直通式截止（節流）閥
設計與制造標準：
●設計與制造：BS1873　BS5160　GB12233
●法蘭尺寸：ANSIB16.5　JB/T79　GB9113
●壓力溫度：ANSIB16.34
●結構長度：ANSIB16.10　BS1873　GB12221
●對焊連接尺寸：ANSIB16.25
●檢驗與實驗：BS6755　GB/T13927
安裝尺寸及重量：

	ANSI 150Lb		ANSI 300Lb			ANSI 600Lb						ANSI 900Lb
NPS	16	18	14		16	8	10	12	14		16	3	4
L	914	978	762		864	660	787	838	889		991	384	460
H	1270	1300	1450		1645	1050	1255	1470	1625		1815	711	718
D0	600	700	600		600	500	600	680	760		760	440	500
Wt	760	1050	715		920	410	625	860	1300		1590	114	214
★	3500	3500	2500		3500	2500	2500	3500	5000		5000	1000	1200
	GB 1.6MPa		GB 2.5MPa		GB 4.0MPa	GB 6.4MPa	GB 10.0MPa		GB 16.0MPa
DN	250	300	250	300	200	200	150	200	80	100	125	150	200
L	650	750	650	750	600	650	550	650	380	430	500	550	650
H	1140	1230	1160	1230	1160	1220	1240	1430	820	935	1180	1290	1495
D0	450	500	450	500	400	500	500	550	400	450	500	550	650
Wt	550	785	585	795	399	420	450	850	216	238	490	674	1120
★	1000	1200	1500	1800	1200	1800	1800	2500	1000	1200	1500	1800	2500
