13371053778

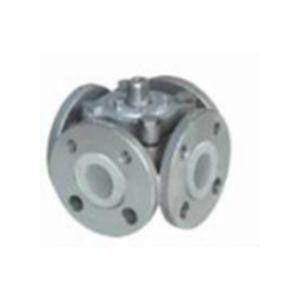

X46W四通旋塞閥
產品名稱：X46W四通旋塞閥
產品型號：X46W
連接方式：法蘭
結構形式：四通流道
驅動方式：手動
產品口徑：DN15-DN300
公稱壓力：1.0MPA
閥體材質：鑄鋼，不銹鋼
產品詳情
一、主要性能規范：
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | ||||
| X46W-1.0R | 0.6 | 0.9 | 0.6 | 煤氣、油品 | ≤120 |
二、四通旋塞閥主要尺寸：
| 公稱通徑 DN（mm） | 尺寸 | ||||
| L | D | D1 | D2 | z-φd | |
| 15 | 80 | 80 | 55 | 40 | 4?12 |
| 20 | 90 | 90 | 65 | 50 | 4?12 |
| 25 | 100 | 100 | 75 | 60 | 4?12 |
| 32 | 115 | 120 | 90 | 70 | 4?14 |
| 40 | 130 | 130 | 100 | 80 | 4?14 |
| 50 | 145 | 140 | 110 | 90 | 4?14 |
| 65 | 160 | 160 | 130 | 110 | 4?14 |
| 80 | 200 | 185 | 150 | 125 | 4?18 |
| 100 | 230 | 205 | 170 | 145 | 4?18 |
| 125 | 250 | 235 | 200 | 175 | 8?18 |
| 150 | 320 | 260 | 225 | 200 | 8?18 |
| 200 | 350 | 315 | 280 | 255 | 8?18 |
三、主要材料：
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X46W-0.6R | 304.316.316L | 不銹鋼 | 可鍛 不銹鋼 | F4.油浸石棉盤根 柔性石 |
本文來自：北方閥門集團有限公司，轉載請注明出處：http://www.hgjkou.com/html/cpxt/xsf_37_644.html
