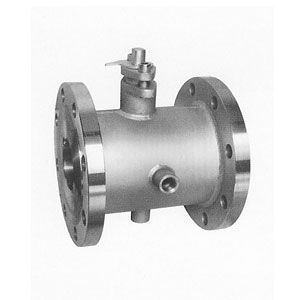

BX43W-1.0C~BX43W-1.0P二通保溫旋塞閥
產品名稱：BX43W-1.0C~BX43W-1.0P二通保溫旋塞閥
產品型號：BX43W-1.0C~BX43W-1.0P
連接方式：法蘭
結構形式：直通流道
驅動方式：手動
產品口徑：DN15-300
公稱壓力：1.0MPa
閥體材質：鑄鋼、碳鋼、不銹鋼
產品詳情
BX43W-1.0C~BX43W-1.0P二通保溫旋塞閥主要性能規范
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 工作壓力 P（MPa） | 適用介質 | 工作溫度 （℃） | |
| 殼體 | 密封 | |||||
| BX43W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸類等 | ≤250 |
| BX43W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蝕、弱腐蝕 | |
主要尺寸
| 口徑（DN） | L | D | D1 | D2 | z-φd | |
| 20 | 90 | 150 | 105 | 75 | 55 | 4?14 |
| 25 | 110 | 160 | 115 | 85 | 65 | 4?14 |
| 32 | 115 | 190 | 135 | 100 | 78 | 4?18 |
| 40 | 150 | 200 | 145 | 110 | 85 | 4?18 |
| 50 | 170 | 220 | 160 | 125 | 100 | 4?18 |
| 65 | 220 | 280 | 180 | 145 | 120 | 4?18 |
| 80 | 250 | 300 | 195 | 160 | 135 | 4?18 |
| 100 | 300 | 340 | 215 | 180 | 155 | 8?18 |
| 125 | 350 | 245 | 210 | 185 | 8?18 | |
| 150 | 400 | 280 | 240 | 210 | 8?23 | |
| 200 | 450 | 335 | 295 | 265 | 8?23 | |
| 250 | 530 | 390 | 350 | 320 | 8?23 | |
| 300 | 580 | 440 | 400 | 368 | 8?23 | |
主要材料
| 零件名稱 | 閥體、塞子 | 填料 |
| BX43W-1.0P BX43W-1.0R | 不銹鋼 | 石墨盤根+304 |
| BX43W-1.0C | 鑄鋼 |
