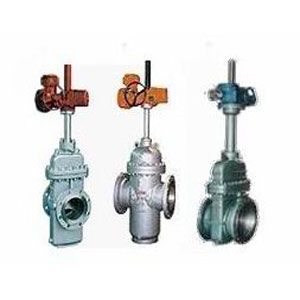

Z943H~Z944H~Z945H電動平板防爆型閘閥
產品名稱：Z943H~Z944H~Z945H電動平板防爆型閘閥
產品型號：Z943H~Z944H~Z945H
連接方式：法蘭式
結構形式：明桿平行式單閘板
驅動方式：電動
產品口徑：DN50-1200
公稱壓力：1.0MPa-6.4
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、304、316
產品詳情
Z943/Z944/Z945F/H/Y電動平板閘閥/防爆型產品引用標準：
API 6D 管道閥門
JB/T5298 管線用鋼制平板閘閥
ANSI B16.5a 管法蘭及法蘭管件
B/T79.1～79.2J 整體鑄鋼管法蘭
GB/T13927 通用閥門 壓力試驗
JB/T9092 閥門的檢驗與試驗
JB/TQ814 鋼制平板閘閥產品質量分等
主要性能規范：
| 公稱壓力 | 產品型號 | |
| 1.0～16.0MPa 150～900Lb | 無導流孔 | Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY |
| 有導流孔 | Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y |
Z9B43F/H型防爆電動平板閘閥的詳細資料：
| 壓力等級 | 常溫下壓力試驗MPa | 適用溫度℃ | 適用介質 | |||||||
| 殼體 | 左密封 | 右密封 | 低壓密 | “G"型 | “D"型 | 普通型 | “KZ"型 | “Z"型 | ||
| 公稱壓力MPa | 1.0 | 1.5 | 1.1 | 1.1 | 0.6 | -29～250 | -45～121 | -29～121 | 含H2S和CO2＞500Mg/m3的介質 | 石油、天然氣、水等 |
| 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | ||||||
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
| 10.0 | 15.0 | 11.0 | 11.0 | 0.6 | ||||||
| 16.0 | 24.0 | 17.6 | 17.6 | 0.6 | ||||||
| 磅級 Lb | 150 | 2.93 | 2.07 | 2.07 | 0.6 | |||||
| 300 | 5.52 | 5.52 | 5.52 | 0.6 | ||||||
| 400 | 10.0 | 7.31 | 7.31 | 0.6 | ||||||
| 600 | 15.0 | 11.03 | 11.03 | 0.6 | ||||||
| 900 | 22.4 | 16.54 | 16.54 | 0.6 | ||||||
主要零件的材料說明：
| 零件名稱 | 閥體、閥蓋 | 閘板 | 閥桿 | 閥座 | 閥桿螺母 | 密封圈 | 填料 | 密封指 |
| “Z"型 | WCB | 合金鋼特殊處理 | 不銹鋼 | 合金鋼特殊處理 | 鋁青銅 | 填充四氟 | 填充四氟、膨脹石墨 | 耐油密封脂 |
| “KZ"型 | 抗硫不銹鋼 | 抗硫密封脂 |
注：抗硫閥門型號前加“K"、調節型閥門型號前加“L"、耐磨型F后加“M"
