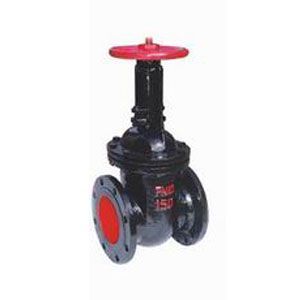

Z44T~Z44W~Z44H 型鐵制平行式雙閘板閘閥

Z44T~Z44W~Z44H 型鐵制平行式雙閘板閘閥

產品名稱:Z44T~Z44W~Z44H 型鐵制平行式雙閘板閘閥

產品型號:Z44T~Z44W~Z44H 型

連接方式:法蘭式

結構形式:明桿 平行式雙閘板

驅動方式:手動

產品口徑:DN40-DN1200

公稱壓力:1.0MPa

閥體材質:鑄鋼,不銹鋼,鑄鐵

閥門十大品牌全國服務電話
產品詳情

【Z44T/W/H鐵制平行式雙閘板閘閥-產品說明】

Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥:手動、法蘭連接、明桿平行式剛性雙閘板,閥座密封面材料為黃銅(Z44T)、鑄鐵(Z44W Z44H),公稱壓力 PN10~PN16,閥體材料為灰鑄鐵(Z44T-10/16 Z44W-10 Z44H-10/16)、球墨鑄鐵(Z44T-10Q/16Q Z44W-10Q/16Q Z44H-10Q)的閘閥。

【Z44T/W/H鐵制平行式雙閘板閘閥-主要性能參數】


【Z44T/W/H鐵制平行式雙閘板閘閥-主要性能參數】

型號PN工作壓力/MPa適用溫度/℃適用介質
Z44T-10101≤200水、蒸汽、油品
Z44W-10
Z44H-10
Z44T-10Q
Z44W-10Q
Z44H-10Q
Z44T-16161.6≤200水、蒸汽、油品
Z44H-16
Z44T-16Q
Z44W-16Q≤100油品、煤氣等

【Z44T/W/H鐵制平行式雙閘板閘閥-主要零件材料】

型號材料
閥體、閥蓋、閘板閥桿密封面填料
Z44T-10灰鑄鐵碳鋼黃銅油浸石棉填料
Z44W-10碳鋼灰鑄鐵油浸石棉填料
Z44H-10不銹鋼
Z44T-10Q球墨鑄鐵黃銅
Z44W-10Q球墨鑄鐵
Z44H-10Q
Z44T-16灰鑄鐵石棉石墨
Z44H-16
Z44T-16Q球墨鑄鐵
Z44W-16Q

【Z44T/W/H鐵制平行式雙閘板閘閥-主要外形尺寸】Z44T、Z44W、Z44H 型 PN10 鐵制平行式雙閘板閘閥

DNLDD1D2bHH1z×ΦdD0重量/kg
50180160125100202683284×Φ1818019
65195180145120203023764×Φ1818022
80210195160135223454464×Φ1820029
100230215180155223955208×Φ1820035
125255245210185244786248×Φ1824062
15028039024021024557308×Φ2324075
200330335295265267209508×Φ23320130
25038039035032028852114012×Φ23320196
30042044040036828990133012×Φ23400240
350450500460428301116150816×Φ23400300
400480565515482321268171716×Φ25500484
450510615565532321395185420×Φ25500606

Z44T、Z44W、Z44H 型 PN16 鐵制平行式雙閘板閘閥主要外形及結構尺寸(mm)

DNLDD1D2bz×ΦdHH1D0重量/kg
50180160125100204×Φ1827032616017
65195180145120204×Φ1830337418022
80210195160135228×Φ1833542118027
100230215180155248×Φ1847051520036
125255245210185268×Φ1847360622048
150280280240210268×Φ2354870624083
2002923402952663012×Φ23772996240122
2503304053553193212×Φ289041180320172
3003564604103703212×Φ2810451378400240
3503815204704293616×Φ2811771549400323
4004065805254803816×Φ3113451782500479
