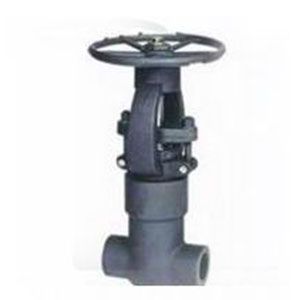

鍛鋼閘閥Z61Y~Z11Y有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋螺紋連接，內壓自密封環密封。

應用范圍：

鍛鋼閘閥適用于Class150～Class2500 、工作溫度-29℃～425℃（碳鋼）或-29℃～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

結構特點：

1．鍛鋼閘閥流體阻力小，其阻力系數與同長度的管段相等。

2．鍛鋼閘閥的產品結構簡單、體積小、重量輕。

3．緊密可靠，目前閘閥的密封性好，在真空系統中也已廣泛使用。

4．維修方便，閘閥結構簡單，拆卸更換都比較方便。

鍛鋼閘閥常忽略壓力問題。在注脂操作時，注脂壓力有規半自由浮球式蒸汽疏水閥律地呈峰谷變化。壓力過低，密封漏或安全閥失效,壓力過高，注脂口閥門制造商堵塞、密封內脂類硬化或密封圈與閥球、閥板抱死。通常注脂壓力過低時，注入的潤滑脂多流入閥腔底部，一般發生在小型閘閥。而注脂流量控制閥壓力過高，一方面檢保溫閘閥查注脂嘴，如是指遙控浮球閥孔阻塞判明情彈簧封閉帶扳手全啟式?jīng)r進行更換；另柱塞截止閥一方面是脂類硬化，要使用清洗液，反復軟化失效的密封脂，并注入新的潤滑脂置換。此外，密封型號和密封材質，也影響注脂壓力，不同的密封形式有不同的注脂壓力，一般情況硬密封閘閥注脂壓力要高于軟密封閘閥。

標準規范：

設計制造標準：JB/T 7746、API602

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

承插焊標準：JB/T 1751、ASME B16.11

螺紋連接標準：GB 7306、ASME B2.1

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

零件材料與工況：

注意：客戶需求的其他材質也可采用，密封面材料配對客戶指定內件代號決定。
主要尺寸及重量：
