襯氟直角截止閥的結構特點

襯氟直角截止閥是指關閉件（閥瓣）由閥桿帶動，沿閥座中心軸線上下運動的閥門。主要用于在管道上連接或切斷管道中的介質。 ，但不能用于節流。具有結構緊湊、啟閉靈活、抗腐蝕能力強、行程短（一般為公稱通徑的1/4）等優點。適用于-50℃～150℃各種濃度的王水、硫酸、鹽酸、清氫氟酸及各種有機酸、強酸、強氧化劑。 FEP還適用于各種濃度的強堿有機溶劑和其他腐蝕性的氣體和液體介質的管道上。

襯氟直角截止閥產品結構：

襯氟截止閥外殼采用熔模鑄造，強度高，外觀光滑。內腔、閥體、閥蓋、閥瓣等選用優良的耐腐蝕材料（氟塑料）作為內襯或包層材料，采用模壓內襯技術使閥門具有金屬強度和耐腐蝕的特點。閥座采用整體聚合物作為密封材料，在較寬的溫度和壓力范圍內具有優良的密封性能；啟閉件（閥瓣）由閥桿帶動沿閥座中心軸線上下運動。在管道上，主要用于連接或切斷管道中的介質，但不能用于節流。

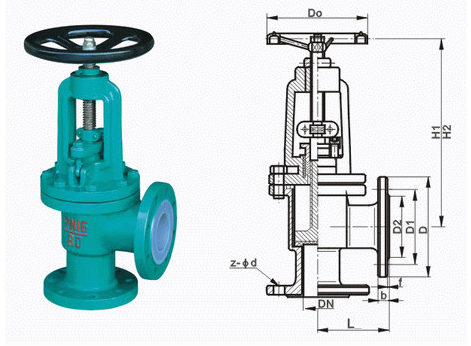

襯氟直角截止閥結構圖

襯氟直角截止閥產品應用：

襯氟直角截止閥、氟塑料全襯J41F46直通、J45F46直流、J44F46角截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性強、行程短（通常為公稱通徑的1/4）和其他優點，廣泛用于石油、化工等管道系統中切斷介質，但需要強調的是，氟塑料襯里截止閥嚴禁進行流量調節，以免節省。孔口處產生的高速介質流侵蝕和破壞密封面。襯氟直角截止閥閥瓣和閥桿設計為一體式結構，防止內部零件因管道壓力波動而沖出閥體的可能性。結構緊湊，使用安全。

襯氟直角截止閥結構特點

1.與閘閥相比，截止閥結構更簡單，制造和維修更方便。

2、密封面不易磨損和劃傷，密封性能好，使用壽命長。

3、啟閉時閥瓣行程小，啟閉時間短，閥門高度小。

4、閥瓣與閥桿設計為一體式結構，結構緊湊，使用安全。

5、截止閥有直通式、直流式、角式三種結構形式。其中直通式最為常用，角鋼可安裝在管道系統的拐角處。直流流動阻力是截止閥中最小的。

6、可根據用戶需要配置氣動和電動裝置，滿足遠程控制和程序控制的需要。

7、更換件的內襯材料可適用于各種介質。

襯氟直角截止閥技術參數及執行標準
