電動壓力調節閥在建筑中應用
前言：我們北方閥門集團有限公司是坐落在山東濰坊的閥門生產廠家，除了一會要討論的調節閥,電動調節閥，我們公司還生產、銷售各種規格的球閥、閘閥、蝶閥、截止閥等全品類工業閥門，將100%符合標準，100%保證質量，100%讓您滿意，我們的服務“一切為了客戶”。
是一種壓力平衡式調節閥，采用籠式套筒導向、雙密封結構，配用3810系列(或PSL系列)電動執行機構，電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度達到對壓力連續調節。電動無級調節，二次壓力穩定，控制精確，靈敏度高。操作簡便，只需通過控制器修改二次壓力設定。運行平穩，免維護，使用壽命長。山東建筑工程有限公司公司經營范圍包括：建筑加固工程、防水防腐及保溫工程施工；機電設備安裝；鋼材、建筑材料批發零售；建筑設備租賃等。
序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 | 單 價 （元） | 金 額 （元） | 閥體材質 及其它 |

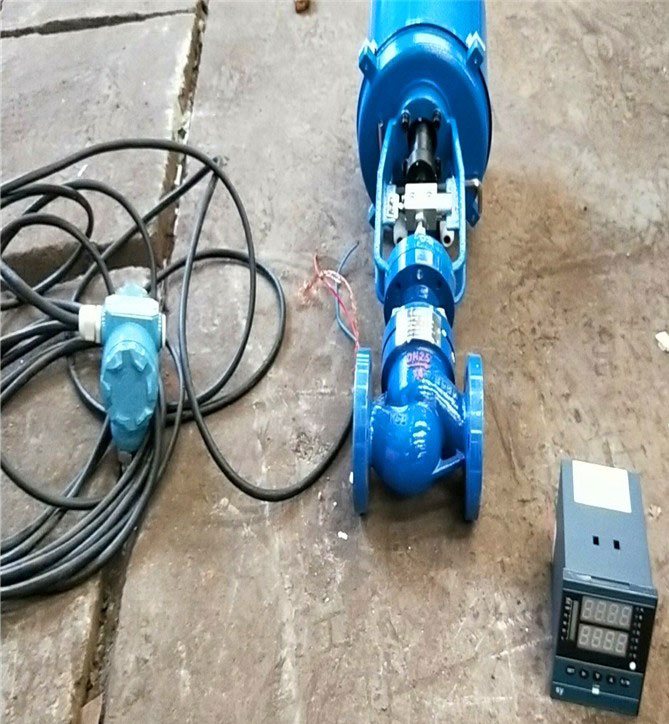

1 | 調節閥 | 電動調節閥ZAZP-16P PN16 DN50 介質：水 電壓：AC 380V 信號：4-20MA 含配套壓力變送器，壓力控制器 小控制柜 進出口法蘭連接 入口壓力：1.5-1.6MPA 出口壓力：0.4-0.6MPA | 套 | 1 | 閥體鑄鋼 內件不銹鋼 |
電動壓力調節閥整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。電動壓力調節閥特別適用于允許泄露小、閥前后壓差較大的工作場合。電動調節閥是以電力為驅動源，把電機的動能通過輸出軸轉化為閥軸的位移，并且通過控制模塊使閥芯停位于調節器所要求的任一開度，實現對流量、壓力、溫度、液位等參數的控制的一種調節閥。電動調節閥是工業自動化過程控制中的重要執行單元儀表。與傳統的氣動調節閥相比具有明顯的優點：電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。
電動壓力調節閥的工作原理
工作電源：DC24V,AC220V,AC380V等電壓等級。
輸入控制信號：DC4-20MA或者DC1-5V。
反饋控制信號：DC4-20MA（負載電阻礙500歐姆以下）
電動壓力調節閥在晟松建筑應用主要技術參數
● 閥體
| 閥體形式 | 直通鑄造調節閥型閥 |
|---|---|
| 公稱通徑 | DN20～300mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 |
| 法蘭標準 | GB/T9113、 JB/T79 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
電動壓力調節閥在晟松建筑應用 閥內件
電動壓力調節閥在晟松建筑應用執行機構
通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。新型電動調節閥執行器內含飼服功能，接受統一的4-20mA或1-5V-DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動壓力調節閥在晟松建筑應用動作原理：電機電源220VAC 或者380VAC，控制信號4~20mA，閥里面有控制器，控制器把電流信號轉換為步進電機的角行程信號，電機轉動，由齒輪，杠桿，或者齒輪加杠桿，帶動閥桿運作，實現直行程或角行程。
電動壓力調節閥在晟松建筑應用反饋：電機運行，通過齒輪運轉，由三接頭的滑動變阻器輸出閥門的定位信號，此外還有三根線的限位信號（全開，全閉。公共線）
在看完這篇《電動壓力調節閥在建筑中應用》之后，相信您對調節閥,電動調節閥也有了一定了解，我們北方閥門集團有限公司是調節閥,電動調節閥生產廠家，主要從事各種工業閥門的研發、生產和銷售。無論您需要什么規格型號、適配什么生產環境的閥門，只需撥打我們的熱線電話，我們將竭誠為您提供最合適的解決方案~
