冶金閥門廠家北高科集團技術部整理，氣動開關蝶閥按連接方式分為法蘭式和對夾式，按密封材質不同分為金屬密封與軟密封，可適用各種不同介質、不同溫度及不同工況的場合當中，具有適應性強，密封性能好，安裝方便等優點。氣動切斷蝶閥可廣泛應用于蒸汽、燃氣、環保、石油、化工、污水等工業管道中作遠距離集中控制或就地控制。

本實用新型公開了一種氣動對夾式軟密封碟閥,屬于蝶閥技術領域,包括閥座和內管,所述閥座的內壁中部固定連接有閥板,且閥板的頂端被閥座上方的閥桿嵌入,所述閥板的外側套接有疊式密封圈,在閥板兩側的閥座內壁粘連有軟性橡膠圈A和軟性橡膠圈B,閥板在閥桿的驅動下可在閥座內轉動到常開狀態時,閥板外側疊式密封圈壓迫軟性橡膠圈A和軟性橡膠圈B后跟隨閥板轉動,此時疊式密封圈受到?jīng)_擊,當閥板轉動到常閉狀態時疊式密封圈貼合閥座內壁,此時在介質的壓力作用下軟性橡膠圈A和軟性橡膠圈B受壓貼向閥板的側面形成壓力密封結構,進而在疊式密封圈密封性不良時,閥板外側還存在有壓力密封結構.氣動軟密封蝶閥亦屬中線軟密封蝶閥，是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體密封圈分丁晴橡膠、四氟橡膠，泄露量可達零。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。

氣動對夾式軟密封蝶閥在工業氣體管路應用特點：

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。

2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。

3、流量特性為直線，調節性能好。

4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。

6、密封件可更換，且密封可靠達到雙向密封。　

7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

8、氣動軟密封蝶閥可設計成法蘭連接和對夾連接。

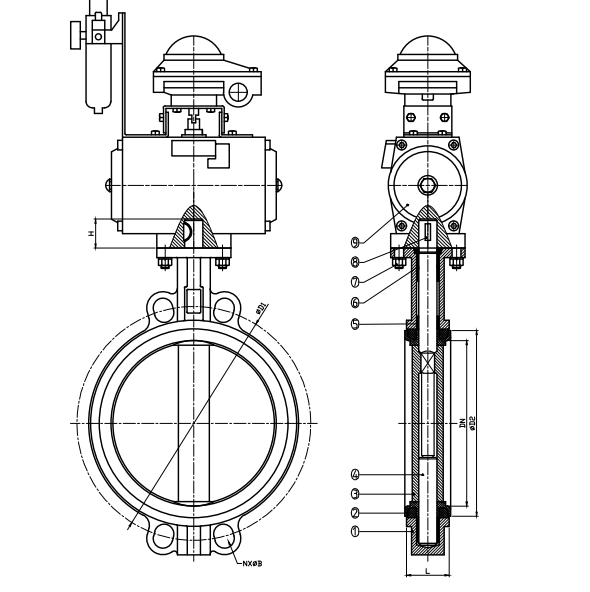

氣動對夾式軟密封蝶閥在工業氣體管路應用零部件材料

氣動對夾式軟密封蝶閥在工業氣體管路應用技術參數

氣動對夾式軟密封蝶閥在工業氣體管路應用執行器參數

氣動對夾式軟密封蝶閥在工業氣體管路應用性能規范

氣動對夾式軟密封蝶閥在工業氣體管路應用優點：

1，氣動切斷蝶閥結構簡單，且易于安裝和拆卸、維修方便，適用范圍廣泛。

2，雙向密封功能，可安裝于任意方向，安裝時不受介質流向和空間位置的影響。

3，氣動切斷蝶閥僅需旋轉碟板90度即可完成開關動作，操作扭矩小、省力、且開關速度快。

4，單作用形式的執行機構，可有效防止工作中氣源斷掉或管路故障時，自動彈簧復位關閉或開啟閥門。

5，氣動切斷蝶閥接收控制系統的開關量信號來準確控制閥門開關，從而達到對管路中的介質進行嚴密切斷。

一般用于工業管道中對介質進行開關兩位的切斷控制，利用氣源壓力帶動碟板做全開或者全開的動作。氣動開關蝶閥根據作用形式一般可以分為常開型或者常閉型，即閥門在不工作的狀態下為打開或者關閉，它可在沒有氣源、斷電或者氣路有故障的情況下自動復位到開啟或關閉的狀態。氣動切斷蝶閥的啟閉速度非常快，特別適用于快速開關或緊急切斷的場合。
